RS ZVB20 4端口網絡分析儀ZNB20

上一篇 / 下一篇 2025-02-28 15:56:03

查看( 4 ) / 評論( 0 ) / 評分( 0 / 0 )

RS ZVB20 4端口網絡分析儀ZNB20 羅德與施瓦茨ZNB20 ZNB20

姚紅娟：180---2536---3925

R&S ZVB矢量網絡分析儀適用于無源器件和有源器件的通用測量，它的頻率范圍有300KHz至8GHz和10 MHz 至20 GHz。R&S ZVB使矢量分析變得更加簡單，特別是對于多端口器件和平衡器件的測量而言。由于它那測量功能、技術指標、快速的數據采集傳輸能力和強大的遠程控制能力，使得R&S ZVB成為研發和生成的理想設備。該設備

結構緊湊，重量小于20Kg，尺寸只有44 cm x 23 cm x 35 cm。

品牌：羅德與施瓦茨

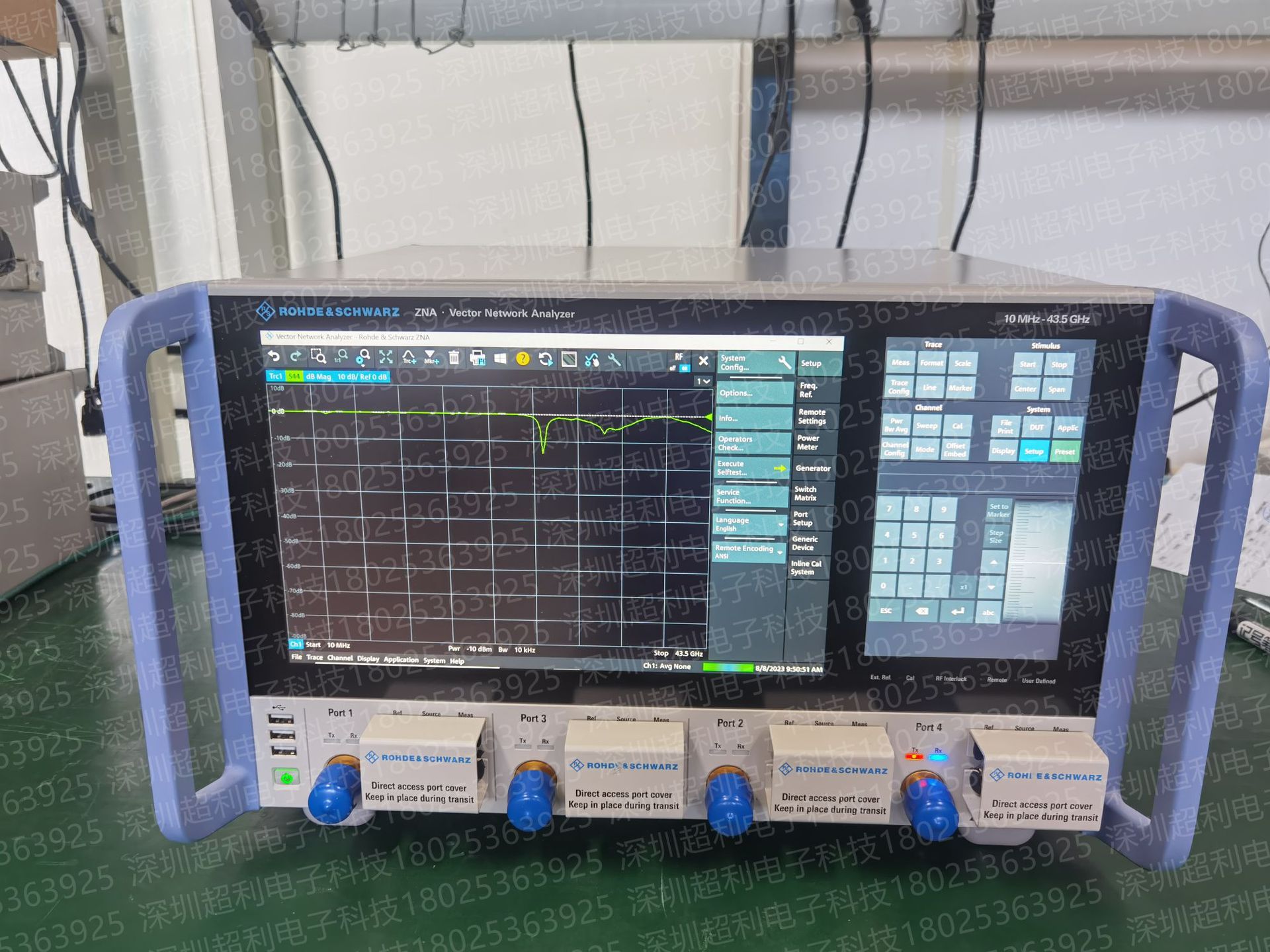

型號：ZVB20網分 ZNA43

RS ZVB20 4端口網絡分析儀ZNB20（產品介紹）

嶄新的多端口理念

*儀器有2/3/4個端口

*多端口處理能力

*平衡測試能力

*校準單元，頻率高達24 GHz；

突出的指標

*每條軌跡曲線20001點

*動態范圍優于123 dB

*功率掃描范圍50 dB?

高速

*測量時間：<4.5 ms （201點，頻率掃描模式）

*通道間切換時間：<1 ms

*設置間切換時間：<10 ms

*數據傳輸時間：<0.7 ms (201點，通過RSIB)

*可以同步測量多于一個待測件

ZVB儀器的校準：

儀器在進行測量之前要進行校準，或者調出以前校準的數據（第6節會詳細敘述），一旦測試條件變化（如溫度、環境、測試電纜發生變化），都要進行重新校準，校準的類型有很多種，本文以2端口的TOSM校準為例。

（1）按CAL 鍵激活校準菜單

（2）按 ‘Start Cal’ 鍵進入下一級校準菜單 ZNA43-3

（3）按 ‘Two-Port P1 P2’ 鍵選擇2端口校準，并進入下一級菜單

（4）按 ‘TOSM’ 鍵選擇TOSM校準方式，這是會彈出如圖所示的對話框，選擇正確的接頭形式（Connector），注意這里的接頭指的是測試電纜的接頭形式，不是標準件的接頭形式，以及正確的校準件（Calibration Kit）的型號。

（5）點擊“Next”鍵，進入校準菜單，TOSM校準共有7個步驟：

1．在1端口接開路校準件，用鼠標點擊“Open”，結束后儀器會發出“滴”的聲響，并且“Open”前面的方框會打上鉤。

2．在1端口接短路校準件，用鼠標點擊“Short”，結束后儀器會發出“滴”的聲響，并且“Short”前面的方框會打上鉤。

3．在1端口接負載校準件，用鼠標點擊“Load”，結束后儀器會發出“滴”的聲響，并且“Load”前面的方框會打上鉤。

4．在2端口接開路校準件，用鼠標點擊“Open”，結束后儀器會發出“滴”的聲響，并且“Open”前面的方框會打上鉤。

5．在2端口接短路校準件，用鼠標點擊“Short”，結束后儀器會發出“滴”的聲響，并且“Short”前面的方框會打上鉤。

6．在2端口接負載校準件，用鼠標點擊“Load”，結束后儀器會發出“滴”的聲響，并且“Load”前面的方框會打上鉤。

7．在1端口和2端口之間接直通校準件, 用鼠標點擊“Through”，結束后儀器會發出兩聲“滴”的聲響，并且“Through”前面的方框會打上鉤,同時下方的”Apply”鍵也生效。點擊“Apply”，使校準數據生效。
